DM Filter

Prerequisites

Procedure

  1. Remove SC Rear cover of magnet room side. Refer to SC Cover Removal.
  2. Remove the cables from defective DM Filter front side.
  3. Loosen 14 screws and remove 8 screws of DM Filter.
  4. Remove the cables from defective DM Filter rear side.

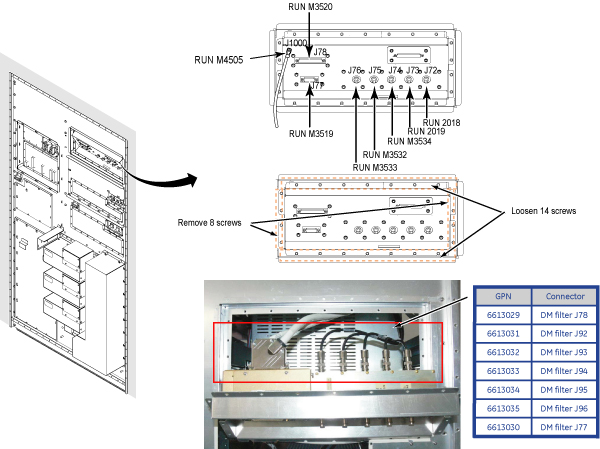

    Figure 1. DM Filter Cables

  5. Remove DM Filter from Penetration Panel.

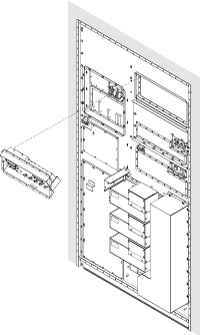

    Figure 2. Remove DM Filter

  6. Restore the DM Filter by reverse order of removal.
    note:

    Make sure to tighten each screw.

  7. Restore Cabinet cover.
