Cooling Unit

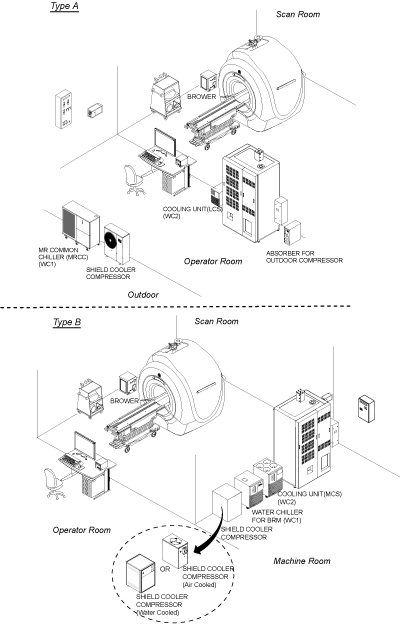

Figure 1. Cooling Units according to the Type A and Type B Configuration

MCS and LCSMCS and LCS

BRM Chiller (with equipment room configuration)BRM Chiller (with equipment room configuration)

MRCC MRCC (For equipment room less configuration)

Outdoor Compressor for Type AOutdoor Compressor for Equipment Room less Configuration

Indoor Air Cooled Cold Head Compressor for Type BINDOOR AIR COOLED COLD HEAD COMPRESSOR 2180914

Indoor Water Cooled Cold Head Compressor for Type BINDOOR WATER COOLED COLD HEAD COMPRESSOR M1060JW

BLOWERBlower

1 MCS and LCS

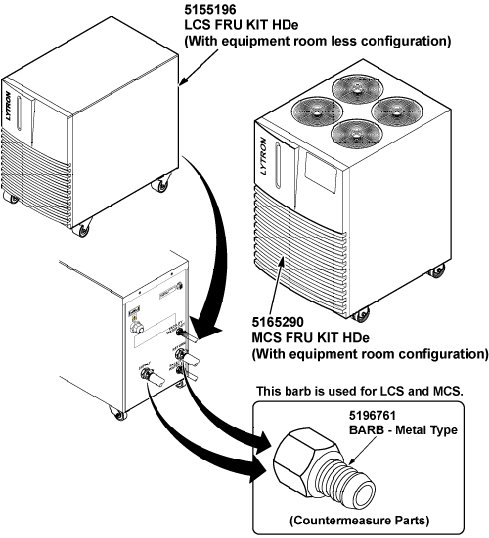

Figure 2. LCS and MCS

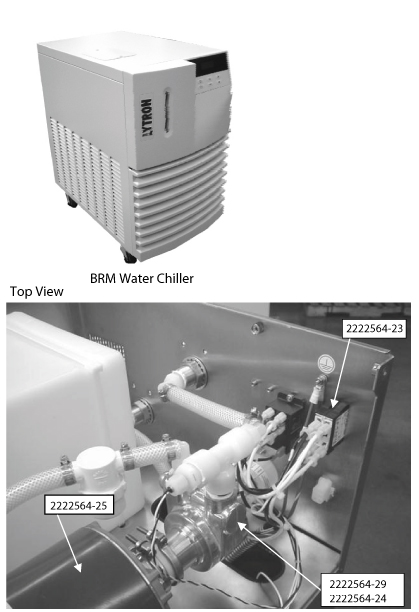

2 BRM Chiller (with equipment room configuration)

Figure 3.

3 MRCC (For equipment room less configuration)

Figure 4. MRCC (For equipment room less configuration)

4 Outdoor Compressor for Equipment Room less Configuration

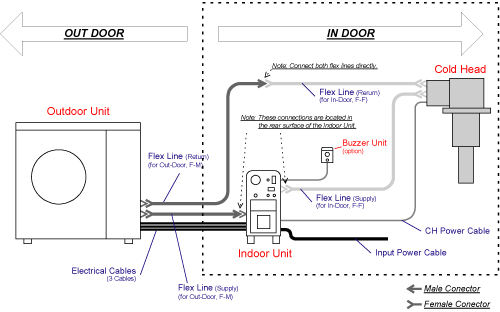

Figure 5. Outdoor Compressor for Equipment Room less Configuration

For Outdoor Compressor- High Voltage, refer to Table 4

For Outdoor Compressor- 200V, refer to Table 5

5 INDOOR AIR COOLED COLD HEAD COMPRESSOR 2180914

5.1 COMPRESSOR, SUMITOMO, CSA-71 2166592

6 INDOOR WATER COOLED COLD HEAD COMPRESSOR M1060JW

6.1 COMPRESSOR, SHIELD COOLER, SUMITOMO CSW-71D 2188440-2

6.2 COMPRESSOR KIT,SUMITOMO WATER-COOLED

7 Blower

Figure 6. Blower Cabinet
